Modelowanie 3D do druku: Zacznij za darmo! Poradnik

Samodzielne tworzenie modeli 3D do druku to fascynująca przygoda, która otwiera drzwi do nieskończonych możliwości personalizacji i innowacji. Ten przewodnik krok po kroku pokaże Ci, jak przekształcić swój pomysł w fizyczny obiekt, niezależnie od Twojego doświadczenia. Dowiesz się, jak wybrać odpowiednie narzędzia i techniki, aby Twój pierwszy model 3D stał się rzeczywistością.

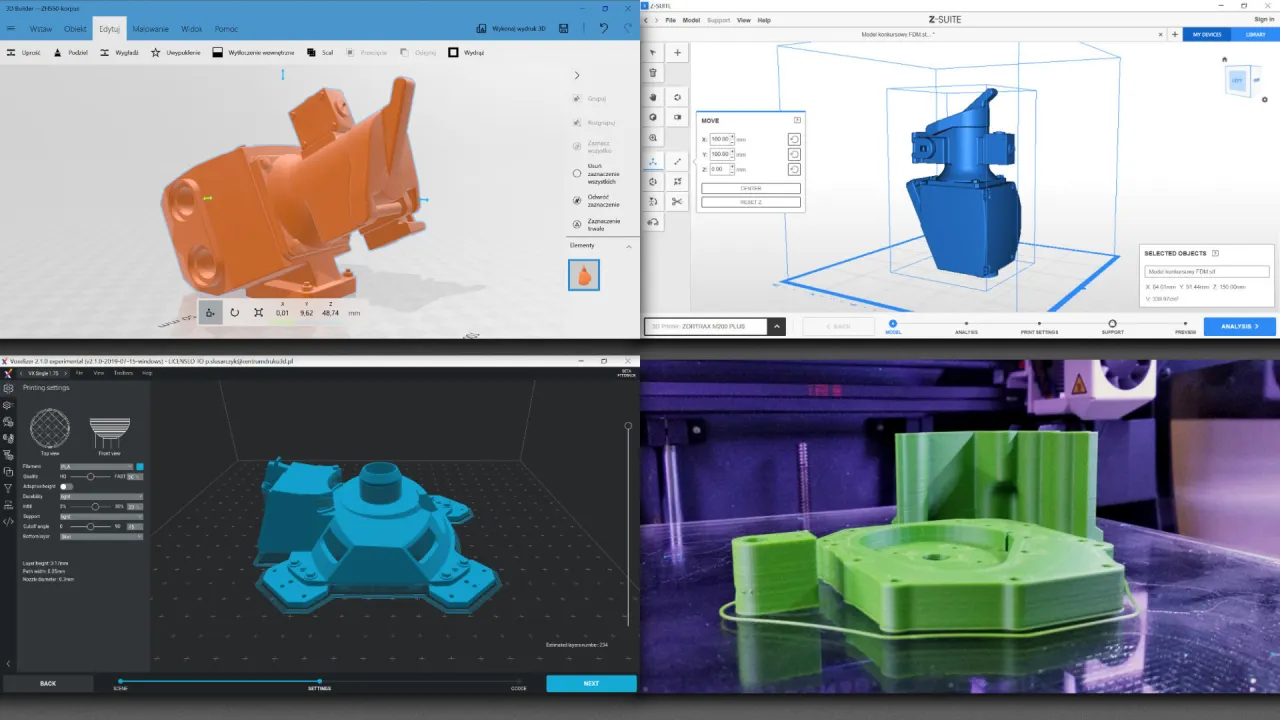

Od czego zacząć? Poznaj dwie główne ścieżki tworzenia własnych modeli 3D

Kiedy stajesz przed wyzwaniem stworzenia własnego modelu 3D, w zasadzie masz przed sobą dwie główne ścieżki. Obie mają swoje unikalne zalety i zastosowania, a wybór zależy od tego, co chcesz osiągnąć i jaki masz punkt wyjścia. Przyjrzyjmy się im bliżej.

Ścieżka 1: Modelowanie od zera gdy masz pomysł i pusty ekran

Modelowanie od zera to klasyczne podejście, które polega na projektowaniu obiektu w specjalistycznym oprogramowaniu CAD (Computer-Aided Design) lub 3D. To idealne rozwiązanie, gdy masz w głowie konkretny pomysł czy to nową część do urządzenia, figurkę, czy element dekoracyjny i chcesz stworzyć coś absolutnie unikalnego. W tej metodzie rozróżniamy dwa główne nurty: projektowanie inżynierskie, gdzie liczy się precyzja, wymiary i funkcjonalność (np. w programach takich jak Fusion 360), oraz modelowanie "organiczne" lub artystyczne, które przypomina rzeźbienie w wirtualnej glinie, pozwalając na tworzenie płynnych, nieregularnych kształtów (np. w Blenderze). To właśnie tutaj masz pełną kontrolę nad każdym detalem.

Ścieżka 2: Skanowanie 3D gdy chcesz przenieść realny przedmiot do komputera

Skanowanie 3D to fascynująca alternatywa, która pozwala przenieść istniejące, fizyczne obiekty do świata cyfrowego. Zamiast tworzyć coś od podstaw, po prostu "fotografujesz" obiekt w trójwymiarze. Najpopularniejszą i coraz bardziej dostępną metodą jest fotogrametria, gdzie wykonujesz serię zdjęć obiektu z różnych perspektyw, a oprogramowanie następnie "skleja" je w trójwymiarowy model. Co więcej, nowoczesne smartfony, szczególnie te wyposażone w sensory LiDAR (jak nowsze modele iPhone'ów Pro), znacznie ułatwiają ten proces, dodając dane o głębi. Skanowanie 3D jest nieocenione, gdy chcesz zreplikować, zarchiwizować lub zmodyfikować fizyczny przedmiot, oszczędzając mnóstwo czasu na ręcznym modelowaniu.

Jakie oprogramowanie do modelowania 3D wybrać na start? Przegląd darmowych narzędzi

Wybór odpowiedniego oprogramowania to jeden z pierwszych i najważniejszych kroków. Na szczęście, świat modelowania 3D jest pełen fantastycznych, a często darmowych, narzędzi, które pozwalają zacząć bez ponoszenia kosztów. Oto kilka moich ulubionych propozycji, które polecam na różnych etapach zaawansowania.

Tinkercad: Absolutne podstawy, czyli modelowanie z klocków dla każdego

Jeśli dopiero zaczynasz swoją przygodę z modelowaniem 3D, Tinkercad to absolutny strzał w dziesiątkę. To przeglądarkowe narzędzie, które działa na zasadzie "klocków" łączysz ze sobą proste bryły (sześciany, walce, kule) i odejmujesz je od siebie, tworząc bardziej złożone kształty. Jest niezwykle intuicyjny i nie wymaga instalacji, co czyni go idealnym do nauki podstawowych operacji i zrozumienia, jak obiekty 3D są konstruowane. To świetna piaskownica do eksperymentowania i budowania pewności siebie.

Blender: Potężny i darmowy kombajn do zadań artystycznych i organicznych

Blender to prawdziwy gigant w świecie darmowego oprogramowania 3D. To wszechstronny kombajn open-source, który oferuje możliwości modelowania, rzeźbienia cyfrowego, animacji, renderowania, a nawet edycji wideo. Jeśli marzysz o tworzeniu postaci, organicznych kształtów, skomplikowanych rzeźb czy artystycznych wizualizacji, Blender jest dla Ciebie. Muszę jednak uczciwie przyznać, że jego krzywa uczenia jest dość stroma. Początki mogą być trudne, ale ogromna społeczność i niezliczone tutoriale online sprawiają, że z determinacją można opanować to potężne narzędzie.

Fusion 360: Precyzja inżynierska za darmo dla hobbystów idealny do części funkcjonalnych

Dla tych, którzy potrzebują precyzji i zamierzają projektować części mechaniczne, obudowy czy inne funkcjonalne elementy, Fusion 360 od Autodesk jest standardem. To oprogramowanie CAD (Computer-Aided Design) jest darmowe do użytku osobistego i dla start-upów, co czyni je niezwykle popularnym w społeczności druku 3D. Pozwala na tworzenie modeli z dokładnymi wymiarami, symulacje mechaniczne i jest niezastąpione, gdy każdy milimetr ma znaczenie. Jeśli myślisz o projektowaniu części zamiennych, robotyki czy własnych gadżetów, Fusion 360 to mój zdecydowany faworyt.

Porównanie programów: Który będzie najlepszy dla Twojego pierwszego projektu?

Podsumowując, wybór programu zależy od Twoich potrzeb:

• Tinkercad: Idealny do prostych kształtów, nauki podstaw i szybkich prototypów.
• Blender: Najlepszy do złożonych, organicznych form, rzeźbienia i artystycznych projektów.
• Fusion 360: Niezastąpiony do precyzyjnych części funkcjonalnych, inżynierii i projektów, gdzie wymiary są kluczowe.

Warto również wspomnieć o innych darmowych opcjach, takich jak: SketchUp Free (do prostszych modeli, popularny w architekturze), FreeCAD (alternatywa open-source dla CAD) czy Meshmixer (świetne narzędzie do edycji i naprawy siatek 3D). Pamiętaj, że zawsze możesz zacząć od jednego programu, a w miarę rozwoju umiejętności, przesiąść się na bardziej zaawansowane narzędzia.

Twój pierwszy model 3D krok po kroku w oprogramowaniu od koncepcji do projektu

Przejdźmy teraz do sedna jak faktycznie stworzyć swój pierwszy model 3D w wybranym oprogramowaniu. To proces, który wymaga cierpliwości i metodycznego podejścia, ale każdy kolejny krok przybliża Cię do fizycznego obiektu.

1. Krok 1: Szkic i koncepcja zaplanuj, co chcesz stworzyć

   Zanim w ogóle uruchomisz program, poświęć chwilę na planowanie. To naprawdę zaoszczędzi Ci mnóstwo czasu i frustracji w przyszłości. Narysuj szkic swojego pomysłu na kartce papieru, zbierz referencje (zdjęcia, inne modele), które Cię inspirują, i określ wstępne wymiary. Zastanów się, do czego ma służyć ten obiekt, jakie ma mieć cechy i jak ma wyglądać. Solidna koncepcja to fundament udanego projektu.

2. Krok 2: Podstawy modelowania od prostych kształtów do złożonej geometrii (wyciąganie, cięcie, łączenie)

   Teraz czas na działanie w programie. Większość modeli 3D, niezależnie od ich złożoności, powstaje z połączenia kilku podstawowych operacji. Będziesz używać takich funkcji jak: wyciąganie (extrude), które pozwala "wyciągnąć" dwuwymiarowy kształt w trzeci wymiar, tworząc bryłę; cięcie (cut), które usuwa fragmenty obiektu; oraz łączenie (union/boolean), które pozwala łączyć lub odejmować od siebie bryły. Pracując na siatkach (mesh) lub bryłach (solid), krok po kroku, z prostych kształtów zbudujesz swoją złożoną geometrię. To jak budowanie z wirtualnych klocków, ale z nieskończonymi możliwościami modyfikacji.

3. Krok 3: Rzeźbienie cyfrowe vs. modelowanie precyzyjne kiedy używać której techniki?

   W zależności od projektu, będziesz skłaniać się ku jednej z dwóch technik. Rzeźbienie cyfrowe (np. w Blenderze, Sculptris) jest idealne do tworzenia organicznych, płynnych kształtów pomyśl o postaciach, rzeźbach, czy nieregularnych elementach dekoracyjnych. Daje dużą swobodę artystyczną. Z kolei modelowanie precyzyjne (CAD), które znajdziesz w programach takich jak Fusion 360, jest niezbędne, gdy wymiary są kluczowe. Używasz go do projektowania części mechanicznych, obudów, narzędzi wszystkiego, co musi pasować idealnie i być funkcjonalne. Wybór techniki zależy od charakteru Twojego projektu.

4. Krok 4: Weryfikacja projektu czy Twój model na pewno da się wydrukować?

   Zanim uznasz model za "gotowy", koniecznie przeprowadź wstępną weryfikację. To kluczowy etap, który pozwoli uniknąć problemów na drukarce. Sprawdź, czy Twój model jest "wodoszczelny" (manifold) czyli czy stanowi zamkniętą, jednolitą bryłę bez dziur czy otwartych krawędzi. Upewnij się, że nie ma zbyt cienkich ścianek, które mogłyby się nie wydrukować, oraz że elementy zwisające nie są zbyt ekstremalne, co mogłoby wymagać zbyt wielu podpór. Wiele programów do modelowania ma podstawowe narzędzia do analizy geometrii, które pomogą Ci w tej weryfikacji. Lepiej poświęcić chwilę teraz, niż marnować filament i czas na nieudany wydruk.

Jak zrobić model 3D za pomocą smartfona? Wprowadzenie do skanowania 3D

Nie każdy musi być mistrzem modelowania od podstaw, aby tworzyć własne obiekty 3D. Czasem chcemy po prostu przenieść istniejący przedmiot do świata cyfrowego, a do tego idealnie nadaje się skanowanie 3D, które jest na wyciągnięcie ręki dosłownie, bo Twój smartfon może być kluczem do sukcesu!

Czym jest fotogrametria i dlaczego Twój telefon może być skanerem 3D?

Fotogrametria to technika, która pozwala na tworzenie modeli 3D na podstawie serii zwykłych zdjęć. Wyobraź sobie, że robisz wiele zdjęć obiektu z każdej możliwej perspektywy, a następnie specjalne oprogramowanie analizuje te obrazy, szukając wspólnych punktów i rekonstruując trójwymiarową geometrię. Twój smartfon, dzięki wysokiej jakości kamerze i coraz większej mocy obliczeniowej, jest idealnym narzędziem do zbierania tych danych. Co więcej, nowsze modele smartfonów, takie jak iPhone'y Pro, wyposażone są w sensory LiDAR, które mierzą odległość za pomocą lasera, znacznie usprawniając i przyspieszając proces skanowania, dodając precyzyjne dane o głębi.

Polecane aplikacje do skanowania 3D na Androida i iOS (np. RealityScan)

Rynek aplikacji do skanowania 3D na smartfony dynamicznie się rozwija. Jedną z najbardziej obiecujących i popularnych opcji jest RealityScan, która wykorzystuje technologię Epic Games (twórców Unreal Engine) do tworzenia wysokiej jakości modeli 3D. Inne warte uwagi aplikacje to Kiri Engine (dostępna na iOS i Androida) oraz Polycam (szczególnie dobra dla urządzeń z LiDARem). Wiele z nich oferuje darmowe wersje z pewnymi ograniczeniami lub subskrypcje dla bardziej zaawansowanych funkcji. Warto wypróbować kilka, aby znaleźć tę, która najlepiej odpowiada Twoim potrzebom i urządzeniu.

Praktyczne porady: Jak dobrze przygotować obiekt i wykonać zdjęcia do skanu?

Sukces skanowania 3D zależy w dużej mierze od odpowiedniego przygotowania. Oto kilka kluczowych wskazówek:

• Obiekt: Najlepiej skanuje się obiekty matowe, o złożonej, ale nie zbyt błyszczącej powierzchni. Unikaj przedmiotów przezroczystych, lustrzanych lub bardzo gładkich, ponieważ oprogramowanie ma problem z identyfikacją punktów referencyjnych.
• Oświetlenie: Zapewnij równomierne, rozproszone oświetlenie, bez ostrych cieni. Naturalne światło dzienne (ale nie bezpośrednie słońce) często sprawdza się najlepiej.
• Tło: Użyj neutralnego, jednolitego tła, które kontrastuje z obiektem. Unikaj tła z dużą ilością detali.
• Zdjęcia: Wykonaj dużą liczbę zdjęć (im więcej, tym lepiej) z każdej strony obiektu, równomiernie pokrywając całą jego powierzchnię. Poruszaj się stabilnie wokół obiektu, zachowując stałą odległość. Upewnij się, że każde zdjęcie jest ostre i nieporuszone.

Obróbka i "czyszczenie" zeskanowanego modelu co zrobić po skanowaniu?

Zeskanowany model rzadko kiedy jest od razu gotowy do druku. Zazwyczaj wymaga on "czyszczenia" i obróbki. Prawdopodobnie będziesz musiał usunąć niechciane fragmenty tła, załatać dziury w geometrii, które powstały podczas skanowania, oraz zredukować liczbę poligonów (optymalizacja siatki), aby plik nie był zbyt duży. Do tego celu świetnie nadają się programy takie jak Meshmixer, a także wbudowane narzędzia w niektórych aplikacjach skanujących. Pamiętaj, że skanowanie to dopiero początek postprodukcja jest równie ważna, aby uzyskać wysokiej jakości, drukowalny model.

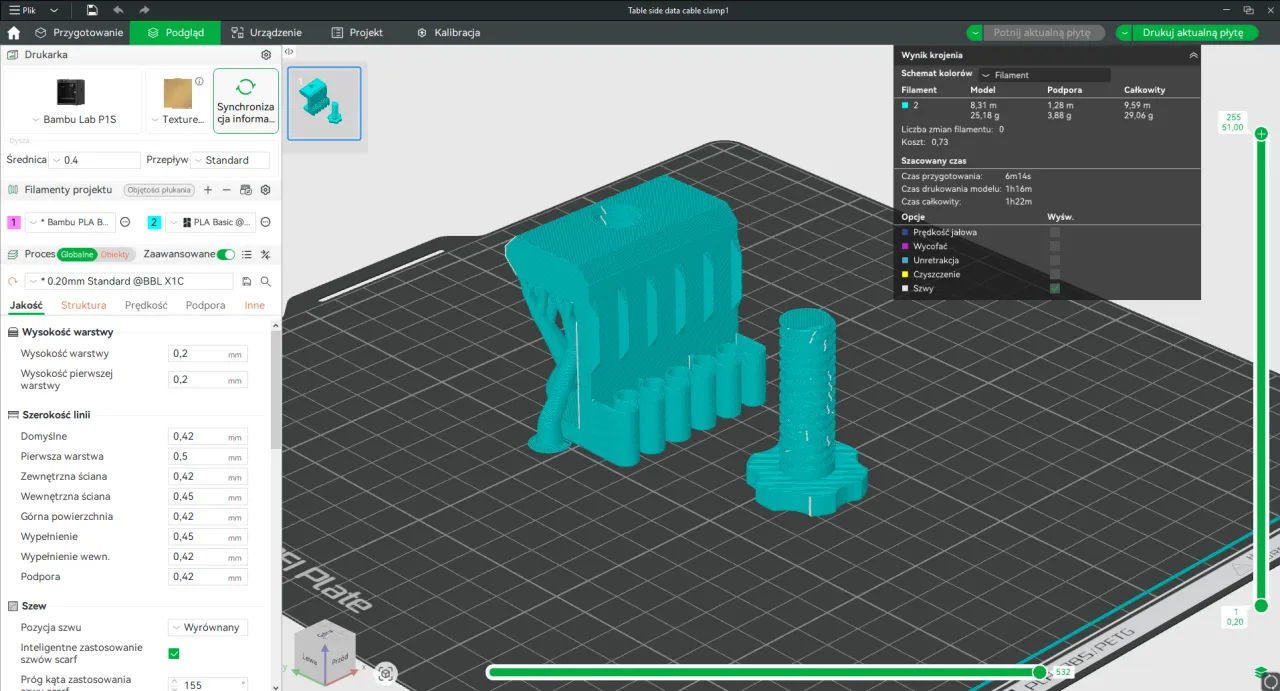

Kluczowe zasady projektowania pod druk 3D: O czym musisz pamiętać, żeby nie marnować filamentu?

Stworzenie pięknego modelu 3D w programie to jedno, ale upewnienie się, że da się go bezproblemowo wydrukować, to zupełnie inna sprawa. Drukarki 3D, zwłaszcza te domowe FDM/FFF, mają swoje ograniczenia. Ignorowanie ich może prowadzić do frustracji i zmarnowanego filamentu. Oto najważniejsze zasady, które pomogą Ci projektować "z głową".

1. Zasada #1: Grubość ścianek dlaczego 0.2 mm to za mało?

   Jednym z najczęstszych błędów początkujących jest projektowanie zbyt cienkich ścianek. Drukarka 3D buduje obiekt warstwa po warstwie, układając cieniutkie "nitki" plastiku. Jeśli zaprojektujesz ściankę o grubości 0.2 mm, a Twoja dysza ma średnicę 0.4 mm, drukarka po prostu nie będzie w stanie jej poprawnie zbudować lub będzie ona niezwykle krucha. Z reguły, dla dyszy 0.4 mm, minimalna grubość ścianki powinna wynosić co najmniej 0.8 mm, a najlepiej 1.2 mm, czyli wielokrotność szerokości linii wydruku. Zawsze projektuj z myślą o tym, że ściany muszą być wystarczająco solidne, aby utrzymać strukturę i wytrzymać naprężenia.

2. Zasada #2: Magia kąta 45 stopni, czyli jak unikać podpór (supports) i oszczędzać czas

   Drukarki FDM/FFF nie potrafią drukować "w powietrzu". Każda nowa warstwa musi mieć pod sobą coś, na czym może się oprzeć. Elementy zwisające (overhangs), czyli te, które wystają poza poprzednią warstwę, są problemem. Aby je wydrukować, drukarka musi zbudować tymczasowe struktury zwane podporami (supports), które usuwa się po wydruku. To zużywa dodatkowy filament i wydłuża czas druku. Dobra wiadomość jest taka, że większość drukarek radzi sobie z elementami nachylonymi pod kątem do około 45-60 stopni od pionu bez podpór. Projektując, staraj się więc minimalizować kąty zwisu, zaokrąglając krawędzie lub stosując fazowania, aby uniknąć konieczności stosowania podpór i oszczędzić sobie pracy.

3. Zasada #3: Model musi być "wodoszczelny" (manifold) jak unikać dziur w geometrii?

   Dla drukarki 3D model musi być zamkniętą, jednolitą bryłą, bez żadnych dziur, otwartych krawędzi czy nakładających się geometrii. Mówimy wtedy, że model jest "wodoszczelny" (watertight/manifold). Jeśli model ma "dziury" lub błędy w geometrii, slicer (program przygotowujący model do druku) nie będzie wiedział, co ma drukować, co może prowadzić do pustych przestrzeni, błędów w wydruku, a nawet jego całkowitego niepowodzenia. Zawsze sprawdzaj swój model pod kątem "wodoszczelności" wiele programów do modelowania i slicerów ma wbudowane narzędzia do naprawy siatki, które pomogą Ci załatać te niedoskonałości.

4. Zasada #4: Orientacja ma znaczenie jak ułożenie modelu wpływa na finalną jakość?

   To, jak ułożysz swój model na stole roboczym drukarki (w slicerze), ma ogromny wpływ na jakość wydruku, jego wytrzymałość mechaniczną, czas druku i potrzebę generowania podpór. Na przykład, drukowanie wysokiego, smukłego obiektu na płasko może zwiększyć jego wytrzymałość na złamanie, ale może wymagać więcej podpór. Drukowanie go pionowo może zaoszczędzić podpory, ale sprawi, że będzie bardziej podatny na złamanie wzdłuż warstw. Zawsze eksperymentuj z orientacją w slicerze, aby znaleźć optymalne ustawienie, które zminimalizuje potrzebę podpór, skróci czas druku i zapewni najlepszą jakość i wytrzymałość finalnego obiektu.

Ostatni etap: Jak poprawnie przygotować i wyeksportować gotowy model do druku?

Masz już swój wymarzony model 3D! Gratulacje! Ale to jeszcze nie koniec drogi do fizycznego obiektu. Ostatnie kroki to przygotowanie pliku do druku, co obejmuje naprawę siatki, wybór odpowiedniego formatu i "pocięcie" modelu w slicerze. To kluczowe etapy, które zapewnią sukces.

Naprawa siatki: Użyj tych narzędzi, aby automatycznie załatać swój projekt (np. Meshmixer, 3D Builder)

Nawet najlepiej zaprojektowane modele mogą zawierać drobne błędy w geometrii, takie jak dziury, odwrócone normalne (czyli kierunek, w którym "patrzy" powierzchnia) czy nakładające się wierzchołki. Te błędy mogą sprawić, że slicer nie będzie w stanie poprawnie przetworzyć modelu. Dlatego tak ważna jest naprawa siatki. Do tego celu świetnie nadają się darmowe narzędzia takie jak Meshmixer (od Autodesk), który oferuje zaawansowane funkcje automatycznej naprawy i edycji siatek. Inne opcje to internetowe narzędzia, np. Netfabb Online Service, czy wbudowany w system Windows program 3D Builder, który również potrafi automatycznie naprawiać modele. Poświęć chwilę na ten etap, a unikniesz wielu problemów.

Formaty plików bez tajemnic: Kiedy wybrać STL, a kiedy 3MF lub OBJ?

Gotowy model musisz zapisać w formacie, który zrozumie slicer. Oto najpopularniejsze z nich:

• STL (Stereolithography): To najstarszy i najbardziej rozpowszechniony format. Opisuje geometrię obiektu za pomocą trójkątów. Jest uniwersalny i akceptowany przez praktycznie każdą drukarkę i slicer. Jego głównym ograniczeniem jest brak możliwości przechowywania informacji o kolorach, teksturach czy materiałach. Jest prosty i niezawodny do monochromatycznych wydruków.
• 3MF (3D Manufacturing Format): To nowszy format, który zyskuje na popularności. W przeciwieństwie do STL, 3MF może przechowywać znacznie więcej informacji: kolory, tekstury, materiały, a nawet dane o siatce i scenie. Jest to format bardziej kompleksowy, idealny do zaawansowanych projektów, zwłaszcza tych wielokolorowych lub z różnymi materiałami.
• OBJ (Wavefront OBJ): Często używany w grafice 3D. Może zawierać informacje o teksturach i kolorach, ale wymaga dodatkowego pliku MTL (Material Template Library) do przechowywania danych o materiałach. Jest dobrym wyborem, jeśli Twój model pochodzi z oprogramowania do grafiki 3D i chcesz zachować jego wizualne atrybuty.

W większości przypadków STL będzie wystarczający, ale jeśli planujesz bardziej zaawansowane wydruki, 3MF jest przyszłością.

Czym jest slicer (np. Cura, PrusaSlicer) i dlaczego jest niezbędny przed drukiem?

Slicer to oprogramowanie, które jest mostem między Twoim modelem 3D a drukarką. Jego zadaniem jest przetłumaczenie pliku STL/3MF na serię instrukcji (tzw. G-code), które drukarka rozumie. W slicerze ustawiasz wszystkie parametry druku: wysokość warstwy (im niższa, tym gładszy wydruk, ale dłuższy czas), wypełnienie (infill, czyli gęstość wnętrza obiektu), temperaturę dyszy i stołu, prędkość druku, a także decydujesz o generowaniu podpór czy raftu/brimu (struktur poprawiających przyczepność do stołu). Najpopularniejsze slicery to Ultimaker Cura i PrusaSlicer oba są darmowe i oferują ogromne możliwości konfiguracji.

Przeczytaj również: Ile kosztuje godzina druku 3D? Pełna wycena i ukryte koszty.

Finalna kontrola: Podgląd warstw w slicerze jako ostatni test przed startem drukarki

Zanim naciśniesz przycisk "Drukuj", zawsze, ale to zawsze, skorzystaj z funkcji podglądu warstw (layer view) dostępnej w każdym slicerze. To Twoja ostatnia szansa na wykrycie potencjalnych problemów. Podgląd warstw pozwala zobaczyć, jak drukarka będzie budować Twój model, warstwa po warstwie. Możesz sprawdzić, czy wszystkie cienkie ścianki są widoczne, czy podpory są rozmieszczone prawidłowo, czy nie ma dziwnych przerw w geometrii. To kluczowy etap, który może zaoszczędzić Ci wiele czasu, filamentu i frustracji, eliminując błędy, zanim drukarka w ogóle zacznie pracować.
