Druk 3D od A do Z: Jak działa i którą technologię wybrać?

Ten artykuł to kompleksowy przewodnik dla początkujących, który demistyfikuje technologię druku 3D. Dowiesz się, jak drukarka 3D przekształca cyfrowe projekty w fizyczne obiekty, poznasz kluczowe technologie, budowę urządzeń i materiały, stając się ekspertem w tej fascynującej dziedzinie.

Od Cyfrowego Pomysłu do Fizycznego Przedmiotu: Magia Druku 3D Odkryta Krok po Kroku

Druk 3D to fascynująca technologia, która pozwala nam przenieść pomysły z wirtualnego świata do rzeczywistości. W swojej istocie jest to proces wytwarzania przyrostowego, co oznacza, że obiekty są budowane warstwa po warstwie, a nie wycinane z większego bloku materiału. Cała ta "magia" zaczyna się od cyfrowego projektu, a kończy na namacalnym, trójwymiarowym przedmiocie, który możemy dotknąć i użyć. Przyjrzyjmy się, jak to dokładnie działa.

Etap 1: Kreacja w Wirtualnym Świecie Gdzie Zaczyna Się Twój Model?

Zanim drukarka zacznie pracować, musimy jej powiedzieć, co ma wydrukować. Pierwszym krokiem jest zatem stworzenie cyfrowego projektu 3D. Możemy to zrobić za pomocą specjalistycznego oprogramowania do projektowania, zwanego programami CAD (Computer-Aided Design). Na rynku dostępne są zarówno proste narzędzia, idealne dla początkujących, takie jak TinkerCAD, jak i bardziej zaawansowane, profesjonalne rozwiązania, np. Fusion 360 czy Blender. W tych programach "rzeźbimy" nasz model, nadając mu pożądany kształt i wymiary. Jeśli nie czujemy się na siłach, by projektować od podstaw, zawsze możemy skorzystać z bogatych internetowych baz danych, takich jak Thingiverse czy MyMiniFactory, skąd pobieramy gotowe modele, najczęściej w formatach STL lub OBJ. To właśnie te pliki stanowią cyfrowy plan dla naszej drukarki.

Etap 2: Slicer, czyli Tłumacz Cyfrowego Projektu na Język Drukarki

Mamy już cyfrowy model, ale drukarka nie rozumie bezpośrednio plików STL. Potrzebujemy "tłumacza", którym jest specjalne oprogramowanie zwane slicerem (od angielskiego "slice" kroić, ciąć). Moim zdaniem, to jeden z najważniejszych etapów całego procesu, ponieważ jakość wydruku w dużej mierze zależy od prawidłowej konfiguracji slicera. Slicer importuje nasz model 3D i wirtualnie "tnie" go na setki, a nawet tysiące poziomych warstw, które drukarka będzie budować jedna po drugiej. Następnie generuje plik z instrukcjami dla drukarki, zwany G-code. G-code to nic innego jak język programowania, który precyzyjnie określa wszystkie parametry druku dla każdej warstwy: ruchy głowicy, temperaturę ekstrudera i stołu, prędkość drukowania, ilość podawanego materiału, a nawet momenty włączania i wyłączania wentylatorów. Popularne slicery to między innymi Cura czy PrusaSlicer, które oferują intuicyjny interfejs i szerokie możliwości konfiguracji.

Etap 3: Warstwa po Warstwie Jak Drukarka Buduje Rzeczywistość?

Po wygenerowaniu G-code, plik ten przesyłamy do drukarki (najczęściej za pomocą karty SD, USB lub sieci Wi-Fi). Drukarka odczytuje instrukcje linijka po linijce i rozpoczyna fizyczny proces budowania. To właśnie na tym etapie cyfrowy projekt staje się namacalnym przedmiotem. W zależności od zastosowanej technologii, materiał jest topiony i nakładany, utwardzany światłem lub spiekany laserem, aby stworzyć każdą kolejną warstwę. Drukarka precyzyjnie porusza głowicą lub stołem roboczym, nanosząc materiał dokładnie tam, gdzie wskazuje G-code, aż do momentu, gdy ostatnia warstwa zostanie położona i nasz model będzie gotowy.

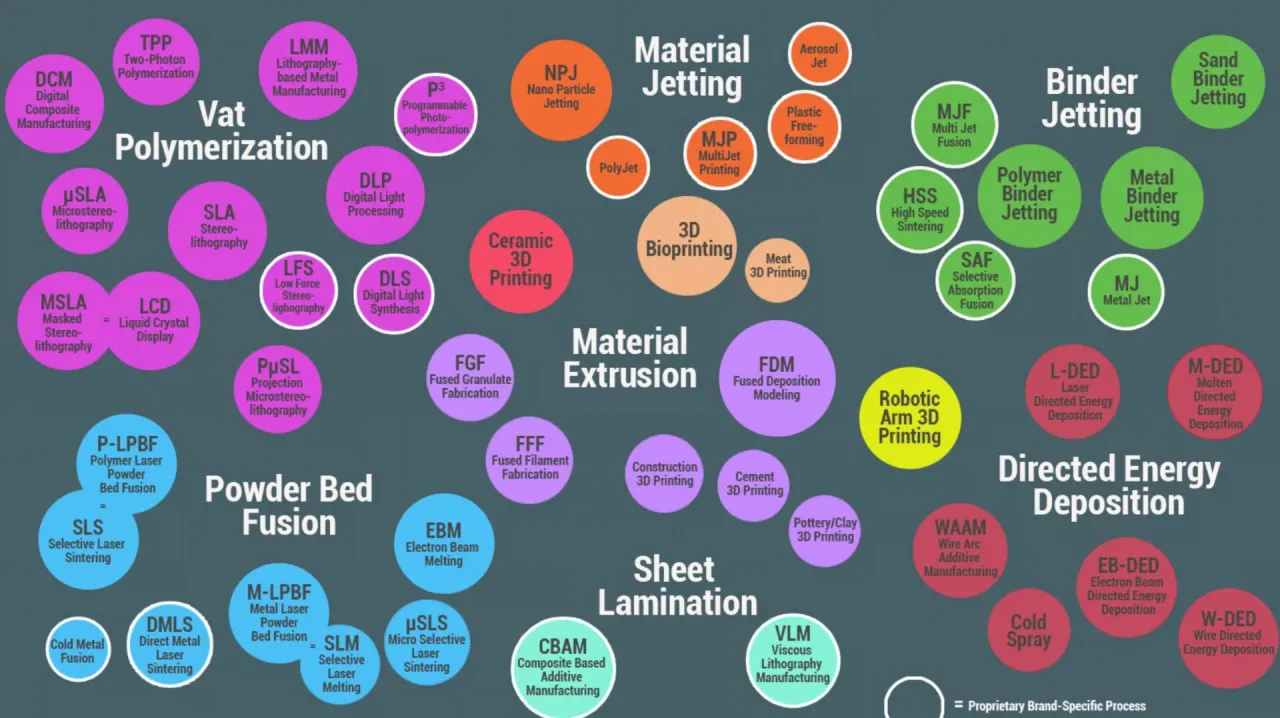

Jak To Faktycznie Działa? Poznaj Najważniejsze Technologie Druku 3D

Chociaż idea druku 3D budowanie warstwa po warstwie jest wspólna dla wszystkich metod, to sposób, w jaki materiał jest nakładany i utwardzany, różni się znacząco. Poznajmy trzy najpopularniejsze technologie, które dominują na rynku i w domowych warsztatach.

FDM/FFF: Najpopularniejsza Metoda dla Początkujących Jak Topiony Plastik Tworzy Obiekty?

FDM (Fused Deposition Modeling), często nazywana również FFF (Fused Filament Fabrication), to bez wątpienia najpopularniejsza i najbardziej dostępna technologia druku 3D, zwłaszcza dla użytkowników domowych i hobbystów. Jej działanie jest stosunkowo proste do zrozumienia. Drukarka FDM wykorzystuje termoplastyczny materiał w formie cienkiej żyłki, zwany filamentem (np. PLA, PET-G, ABS), nawiniętej na szpulę. Filament jest podawany przez mechanizm zwany ekstruderem do gorącej głowicy drukującej, czyli hotendu. Tam materiał jest topiony do półpłynnej postaci i wyciskany przez maleńką dyszę na stół roboczy. Głowica porusza się w osiach X i Y, precyzyjnie nanosząc stopiony plastik, który natychmiast zastyga. Po ułożeniu jednej warstwy, stół roboczy obniża się (lub głowica podnosi) o wysokość jednej warstwy (oś Z), a proces powtarza się, aż do zbudowania całego obiektu. Kluczowe komponenty takiej drukarki to stabilna rama, precyzyjny ekstruder, głowica z dyszą oraz stół roboczy, często podgrzewany, aby zapewnić lepszą adhezję pierwszej warstwy.

SLA: Precyzja Światła Czym Jest Utwardzanie Żywicy Laserem?

Technologia SLA (Stereolitografia) to zupełnie inna bajka, oferująca znacznie wyższą precyzję i gładkość powierzchni niż FDM. Zamiast topionego plastiku, SLA wykorzystuje ciekłą, światłoczułą żywicę fotopolimerową. Proces polega na tym, że wiązka lasera UV (lub w wariantach DLP/LCD cała matryca światła) precyzyjnie naświetla warstwę żywicy, która w miejscach ekspozycji ulega utwardzeniu. Platforma robocza zanurza się w zbiorniku z żywicą, a laser utwardza kolejną warstwę. Następnie platforma delikatnie się podnosi, umożliwiając świeżej żywicy pokrycie poprzedniej warstwy, i cykl się powtarza. Dzięki temu SLA pozwala na tworzenie modeli o niezwykle wysokiej rozdzielczości, z bardzo drobnymi detalami i gładką, niemal idealną powierzchnią. Jest to technologia często wykorzystywana w jubilerstwie, stomatologii czy do prototypowania precyzyjnych elementów.

SLS: Potęga Proszku Jak Spiekanie Laserowe Umożliwia Tworzenie Złożonych Kształtów?

SLS (Selektywne Spiekanie Laserowe) to kolejna zaawansowana technologia, która wyróżnia się unikalnymi możliwościami. Zamiast filamentu czy żywicy, SLS pracuje z materiałem w formie proszku, najczęściej poliamidu (np. PA12). Proces wygląda następująco: cienka warstwa proszku jest rozprowadzana na platformie roboczej, a następnie laser CO2 precyzyjnie spieka (łączy ze sobą) cząsteczki proszku w miejscach odpowiadających przekrojowi danej warstwy modelu. Po spiekaniu jednej warstwy, platforma obniża się, a nowa warstwa proszku jest rozprowadzana na wierzchu, po czym laser spieka kolejne fragmenty. Główną zaletą SLS jest to, że niespieczony proszek stanowi naturalne podparcie dla modelu, co eliminuje potrzebę stosowania struktur podporowych. Dzięki temu możliwe jest drukowanie niezwykle złożonych geometrii, ruchomych części czy elementów o skomplikowanych wewnętrznych strukturach, bez obawy o ich zawalenie się. Po zakończeniu druku, gotowy obiekt jest po prostu "wykopywany" z bloku niespieczonego proszku.

Anatomia Typowej Drukarki FDM: Kluczowe Komponenty, Które Musisz Znać

Skoro FDM jest najpopularniejszą metodą, warto przyjrzeć się bliżej budowie typowej drukarki wykorzystującej tę technologię. Zrozumienie poszczególnych komponentów pomoże Ci lepiej panować nad procesem druku i rozwiązywać ewentualne problemy. Pomyśl o drukarce 3D jak o małej fabryce, gdzie każdy element ma swoje ściśle określone zadanie.

Mózg Operacji: Rola Płyty Głównej i Oprogramowania Firmware

Każda drukarka 3D ma swój "mózg", czyli płytę główną. To właśnie na niej znajdują się wszystkie układy elektroniczne, które kontrolują pracę urządzenia. Płyta główna przetwarza instrukcje zawarte w G-code i przekazuje je do poszczególnych komponentów. Na płycie głównej zainstalowane jest również firmware specjalne oprogramowanie niskiego poziomu, które jest "duszą" drukarki. Firmware to zestaw instrukcji, który pozwala płycie głównej interpretować G-code, sterować silnikami krokowymi, regulować temperatury, monitorować czujniki i zarządzać wszystkimi operacjami mechanicznymi. To dzięki niemu drukarka wie, jak poruszać głowicą, kiedy podgrzać stół czy z jaką prędkością podawać filament.

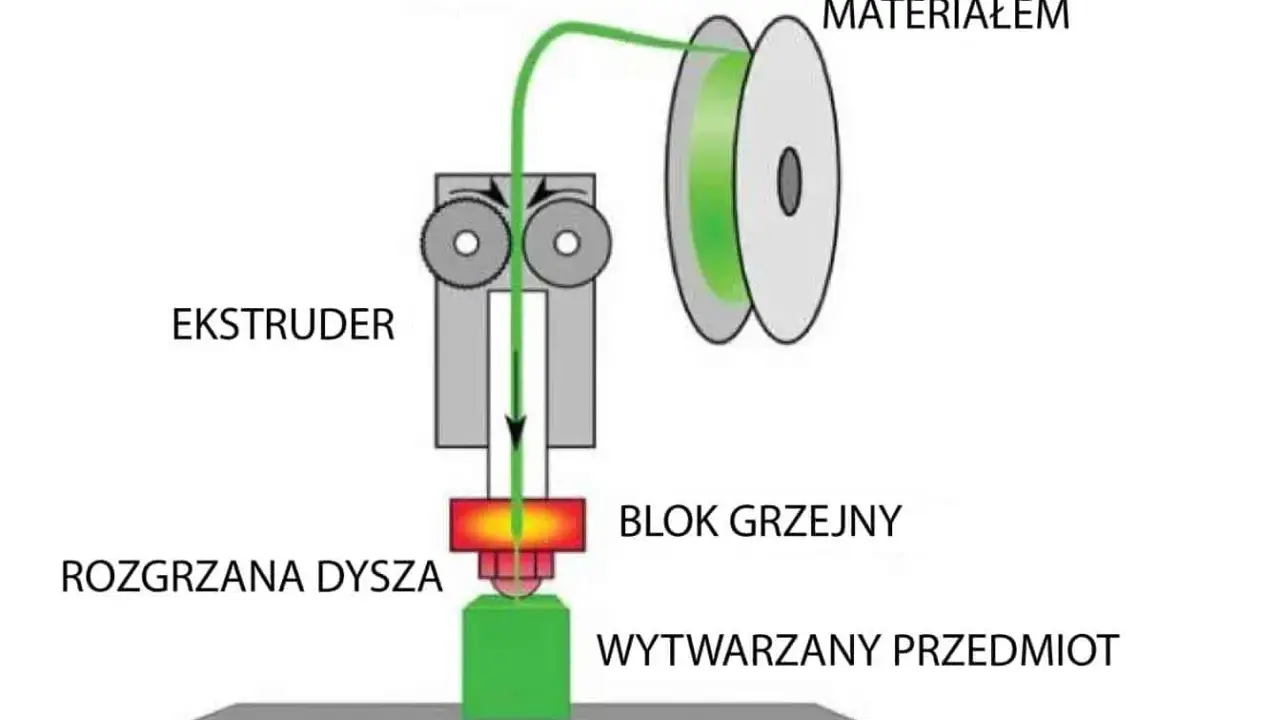

Ekstruder i Głowica (Hotend): Serce Drukarki, Które Topi Materiał

Jeśli płyta główna to mózg, to ekstruder i głowica (hotend) są bez wątpienia sercem drukarki FDM. Ekstruder to mechanizm odpowiedzialny za precyzyjne podawanie filamentu z rolki do głowicy. Zazwyczaj składa się z silnika krokowego i zestawu zębatek, które chwytają filament i pchają go w dół. Bezpośrednio za ekstruderem znajduje się hotend gorąca część głowicy. To tutaj filament jest podgrzewany do odpowiedniej temperatury (np. 200°C dla PLA) i topiony. Stopiony materiał jest następnie wyciskany przez maleńką dyszę na stół roboczy. Współpraca ekstrudera i hotendu jest kluczowa: ekstruder musi podawać filament z idealną prędkością, a hotend musi utrzymywać stabilną temperaturę, aby zapewnić płynny i równomierny przepływ materiału. To od nich zależy precyzja i jakość każdej pojedynczej warstwy.

Stół Roboczy: Fundament Twojego Wydruku

Stół roboczy to podstawa, na której powstaje każdy wydruk. Jego rola jest nie do przecenienia, ponieważ to on stanowi fundament dla całego obiektu. Kluczowe jest, aby pierwsza warstwa materiału idealnie przylgnęła do stołu to gwarantuje stabilność całego wydruku i zapobiega jego odklejaniu się w trakcie pracy. Wiele drukarek FDM wyposażonych jest w podgrzewany stół, co jest niezwykle ważne, zwłaszcza przy drukowaniu z materiałów takich jak ABS, które mają tendencję do kurczenia się i odkształcania. Podgrzewanie stołu pomaga utrzymać stałą temperaturę materiału i zapobiega tzw. "warpingowi", czyli podwijaniu się rogów wydruku.

Rama i Układ Ruchu: Szkielet Zapewniający Precyzję

Cała konstrukcja drukarki opiera się na ramie. Musi być ona sztywna i stabilna, aby zapewnić precyzję ruchów i zminimalizować wibracje, które mogłyby negatywnie wpłynąć na jakość wydruku. W ramie osadzony jest układ ruchu, który odpowiada za przemieszczanie głowicy w osiach X (lewo-prawo) i Y (przód-tył) oraz stołu roboczego (lub głowicy) w osi Z (góra-dół). Układ ten składa się z silników krokowych, które zapewniają bardzo precyzyjne i powtarzalne ruchy, pasków napędowych oraz prowadnic liniowych. Dzięki ich skoordynowanej pracy, głowica może poruszać się w przestrzeni z dokładnością do ułamków milimetra, co pozwala na budowanie skomplikowanych kształtów warstwa po warstwie.

Niezbędne Oprogramowanie: Jak Komputer Rozmawia z Drukarką?

Druk 3D to nie tylko sprzęt, ale także zaawansowane oprogramowanie, które stanowi pomost między naszą ideą a fizycznym modelem. Bez niego, nawet najlepsza drukarka pozostaje bezużytecznym kawałkiem metalu i plastiku. Przyjrzyjmy się kluczowym programom, które towarzyszą nam na każdym etapie procesu.

Programy CAD: Twoje Cyfrowe Dłuto do Rzeźbienia Modeli (np. TinkerCAD, Fusion 360)

Jak już wspomniałam, wszystko zaczyna się od pomysłu, który musimy przenieść do świata cyfrowego. Do tego służą programy CAD (Computer-Aided Design). To w nich projektujemy i modyfikujemy modele 3D, niczym rzeźbiarz używający dłuta, ale w przestrzeni wirtualnej. Możemy tworzyć obiekty od zera, łączyć ze sobą proste kształty, modelować skomplikowane powierzchnie czy dodawać detale. Programy takie jak TinkerCAD są świetne dla początkujących, oferując prosty interfejs oparty na blokach. Bardziej zaawansowani użytkownicy i profesjonaliści sięgają po Fusion 360, który łączy funkcje modelowania parametrycznego z możliwościami inżynierskimi, lub Blender, będący potężnym narzędziem do grafiki 3D, w tym modelowania.

Rola Slicera: Dlaczego "Cięcie w Plastry" Jest Kluczowe dla Jakości?

Po zaprojektowaniu modelu w programie CAD, eksportujemy go do formatu STL lub OBJ i przenosimy do slicera. Rola slicera jest absolutnie kluczowa, ponieważ to on jest odpowiedzialny za przekształcenie naszego trójwymiarowego modelu w serię instrukcji, które drukarka będzie w stanie wykonać. Slicer nie tylko "tnie" model na warstwy, ale także pozwala nam ustawić wszystkie parametry wydruku: wysokość warstwy (im niższa, tym gładszy wydruk, ale dłuższy czas), gęstość i wzór wypełnienia (wpływa na wytrzymałość i wagę), prędkość drukowania, temperatury, a nawet generowanie struktur podporowych, jeśli model ma nawisy, które bez nich by się zawaliły. To właśnie w slicerze decydujemy o tym, jak nasz model będzie wyglądał i jakie będzie miał właściwości. Dwa najpopularniejsze i najbardziej rozbudowane slicery to Cura oraz PrusaSlicer, oferujące ogromne możliwości dostosowania.

G-code: Tajemniczy Scenariusz, Który Twoja Drukarka Czyta Linijka po Linijce

Ostatnim, ale niezwykle ważnym elementem oprogramowania jest G-code. To nie jest program, który obsługujemy bezpośrednio, ale wynik pracy slicera. G-code to nic innego jak plik tekstowy zawierający serię bardzo precyzyjnych instrukcji, które drukarka odczytuje linijka po linijce. Można go porównać do szczegółowego scenariusza dla robota. Każda linijka G-code to konkretna komenda: "przesuń głowicę do punktu X, Y", "podnieś głowicę o Z", "ustaw temperaturę ekstrudera na T stopni", "podaj N milimetrów filamentu". To właśnie ten "tajemniczy scenariusz" pozwala drukarce odtworzyć nasz model warstwa po warstwie, z niezwykłą dokładnością, przekształcając cyfrowe dane w fizyczny obiekt.

"Atrament" Drukarki 3D: Z Czego Tak Naprawdę Powstają Wydruki?

Drukarka 3D to tylko narzędzie. Aby stworzyć fizyczny obiekt, potrzebujemy odpowiedniego "atramentu", czyli materiału eksploatacyjnego. Wybór materiału jest kluczowy, ponieważ determinuje on właściwości finalnego wydruku jego wytrzymałość, elastyczność, wygląd, a nawet zastosowanie. Materiały różnią się w zależności od technologii druku.

Filamenty w Technologii FDM: Przegląd Najpopularniejszych Materiałów (PLA, PET-G, ABS)

W technologii FDM, jak już wiemy, używamy filamentów materiałów w formie cienkiej żyłki nawiniętej na szpulę. Na rynku dostępna jest ogromna różnorodność filamentów, ale trzy z nich dominują ze względu na swoje właściwości i dostępność:

• PLA (Polilaktyd): To zdecydowanie najpopularniejszy filament, szczególnie dla początkujących. Jest łatwy w druku, nie wymaga podgrzewanego stołu i jest biodegradowalny, co czyni go ekologicznym wyborem. Wydruki z PLA są twarde i sztywne, ale mogą być kruche. Idealny do prototypów, figurek i elementów dekoracyjnych.
• PET-G (Politereftalan etylenu z glikolem): Uważam, że to świetny kompromis między łatwością druku a właściwościami mechanicznymi. PET-G jest wytrzymały, elastyczny, odporny na uderzenia i chemikalia, a także bezpieczny w kontakcie z żywnością (w zależności od producenta). Wymaga nieco wyższych temperatur i podgrzewanego stołu niż PLA, ale jest znacznie łatwiejszy w obróbce niż ABS. Doskonały do części mechanicznych, obudów i przedmiotów użytkowych.
• ABS (Akrylonitryl-Butadien-Styren): To materiał znany z klocków LEGO. Jest bardzo trwały, odporny na wysoką temperaturę i uderzenia. Wymaga jednak podgrzewanego stołu i często zamkniętej komory drukarki, ponieważ ma tendencję do kurczenia się i wydziela nieprzyjemne opary podczas druku. Trudniejszy w obróbce niż PLA czy PET-G, ale niezastąpiony tam, gdzie potrzebna jest duża wytrzymałość i odporność termiczna.

Przeczytaj również: Drukarka 3D: Czym drukuje? Filamenty i żywice bez tajemnic

Płynne Żywice w Technologii SLA: Kiedy Warto je Zastosować?

W technologii SLA używamy płynnych żywic fotopolimerowych. Są to specjalne ciecze, które utwardzają się pod wpływem światła UV. Rynek żywic jest niezwykle bogaty i zróżnicowany, co pozwala na dopasowanie materiału do bardzo specyficznych potrzeb. Mamy do wyboru:

• Żywice standardowe: Do ogólnego prototypowania i tworzenia modeli z dużą ilością detali.
• Żywice twarde i wytrzymałe: Oferujące właściwości mechaniczne zbliżone do plastików inżynieryjnych.
• Żywice elastyczne: Pozwalające na tworzenie elementów giętkich i gumopodobnych.
• Żywice odlewnicze (castable): Idealne do tworzenia form do odlewania metali, np. w jubilerstwie, ponieważ wypalają się bez pozostawiania popiołu.
• Żywice dentystyczne i medyczne: Biokompatybilne, do zastosowań w stomatologii i protetyce.

Żywice są idealne, gdy potrzebujemy bardzo wysokiej precyzji, gładkiej powierzchni i drobnych detali, które są niemożliwe do uzyskania w technologii FDM. Należy jednak pamiętać, że praca z żywicami wymaga większej ostrożności i odpowiedniego post-processingu.

Proces Zakończony: Co Dzieje Się Po Wydrukowaniu Modelu?

Kiedy drukarka zakończy swoją pracę i ostatnia warstwa zostanie położona, nie zawsze oznacza to koniec procesu. Często, aby uzyskać w pełni funkcjonalny lub estetyczny model, konieczne jest wykonanie tzw. post-processingu, czyli obróbki końcowej. To etap, który bywa niedoceniany, a ma ogromne znaczenie dla finalnego efektu.

Pierwszym krokiem jest zazwyczaj usunięcie struktur podporowych, jeśli były one generowane przez slicer. W przypadku FDM, podpory zazwyczaj odłamuje się lub odcina, co może pozostawić drobne ślady wymagające dalszej obróbki. W technologii SLA, modele po wydruku są często myte w alkoholu izopropylowym, aby usunąć resztki nieutwardzonej żywicy, a następnie poddawane dodatkowemu utwardzaniu w świetle UV, co zwiększa ich wytrzymałość i twardość. Niezależnie od technologii, często konieczne jest szlifowanie powierzchni, aby usunąć widoczne warstwy, nierówności czy ślady po podporach. Możemy używać papieru ściernego o różnej gradacji, a nawet specjalnych narzędzi do wygładzania. Jeśli zależy nam na kolorze, model można malować farbami akrylowymi lub modelarskimi. W niektórych przypadkach stosuje się również techniki takie jak polerowanie, lakierowanie czy klejenie kilku części w jedną całość. Wszystkie te działania mają na celu doprowadzenie wydruku do pożądanego wyglądu i funkcjonalności, sprawiając, że z surowego obiektu staje się gotowym produktem.
