Druk 3D: FDM, SLA, SLS Jak wybrać idealną technologię?

Wkraczając w świat druku 3D, łatwo poczuć się zagubionym w gąszczu terminologii i różnorodnych technologii. Ten artykuł to Twój przewodnik, który pomoże Ci zrozumieć kluczowe metody druku 3D, takie jak FDM, SLA i SLS. Niezależnie od tego, czy jesteś hobbystą rozważającym zakup pierwszej drukarki, studentem poszukującym wiedzy, czy profesjonalistą chcącym poszerzyć swoje horyzonty, dogłębne poznanie tych technologii jest fundamentem do podjęcia świadomych decyzji i efektywnego wykorzystania potencjału druku addytywnego.

Zrozumienie technologii druku 3D to klucz do świadomego wyboru

Z mojego doświadczenia wynika, że dogłębne zrozumienie technologii druku 3D jest absolutnie fundamentalne dla każdego, kto chce wejść w ten fascynujący świat. To nie tylko kwestia technicznej wiedzy, ale przede wszystkim świadomego wyboru, który ma bezpośredni wpływ na jakość, właściwości mechaniczne i koszt finalnego produktu. Co więcej, wpływa to również na Twoją satysfakcję z użytkowania i osiągane rezultaty. Bez tej wiedzy, łatwo jest kupić sprzęt, który nie spełni Twoich oczekiwań, lub materiały, które nie nadają się do Twoich projektów, co może prowadzić do frustracji i niepotrzebnych wydatków.

Od pomysłu do fizycznego obiektu: Czym jest druk przyrostowy?

Druk 3D, formalnie nazywany produkcją addytywną lub technologią przyrostową, to proces tworzenia trójwymiarowych obiektów poprzez nakładanie materiału warstwa po warstwie. W przeciwieństwie do tradycyjnych metod obróbki, gdzie materiał jest usuwany (np. frezowanie), druk 3D buduje obiekt od podstaw. To podejście otwiera drzwi do tworzenia skomplikowanych geometrii, które byłyby niemożliwe do uzyskania innymi metodami. Istnieje wiele różnych technologii druku 3D, a każda z nich wykorzystuje odmienne materiały i procesy spajania, co sprawia, że każda jest odpowiednia do innych zastosowań.

FDM, SLA, SLS… Dlaczego wybór technologii jest ważniejszy niż wybór samej drukarki?

Często widzę, jak początkujący skupiają się na wyborze konkretnego modelu drukarki, zapominając, że to właśnie wybór technologii (FDM, SLA, SLS) jest kluczową decyzją. To technologia determinuje możliwości, ograniczenia, koszty eksploatacji oraz, co najważniejsze, finalne właściwości Twoich wydruków. Różnice między nimi są ogromne od precyzji, przez wytrzymałość mechaniczną, po estetykę powierzchni. Zrozumienie tych różnic pozwoli Ci uniknąć rozczarowań i zainwestować w rozwiązanie, które najlepiej odpowiada Twoim potrzebom i celom. To tak, jakbyś wybierał narzędzie do pracy: młotek i śrubokręt to oba narzędzia, ale służą do zupełnie innych zadań.

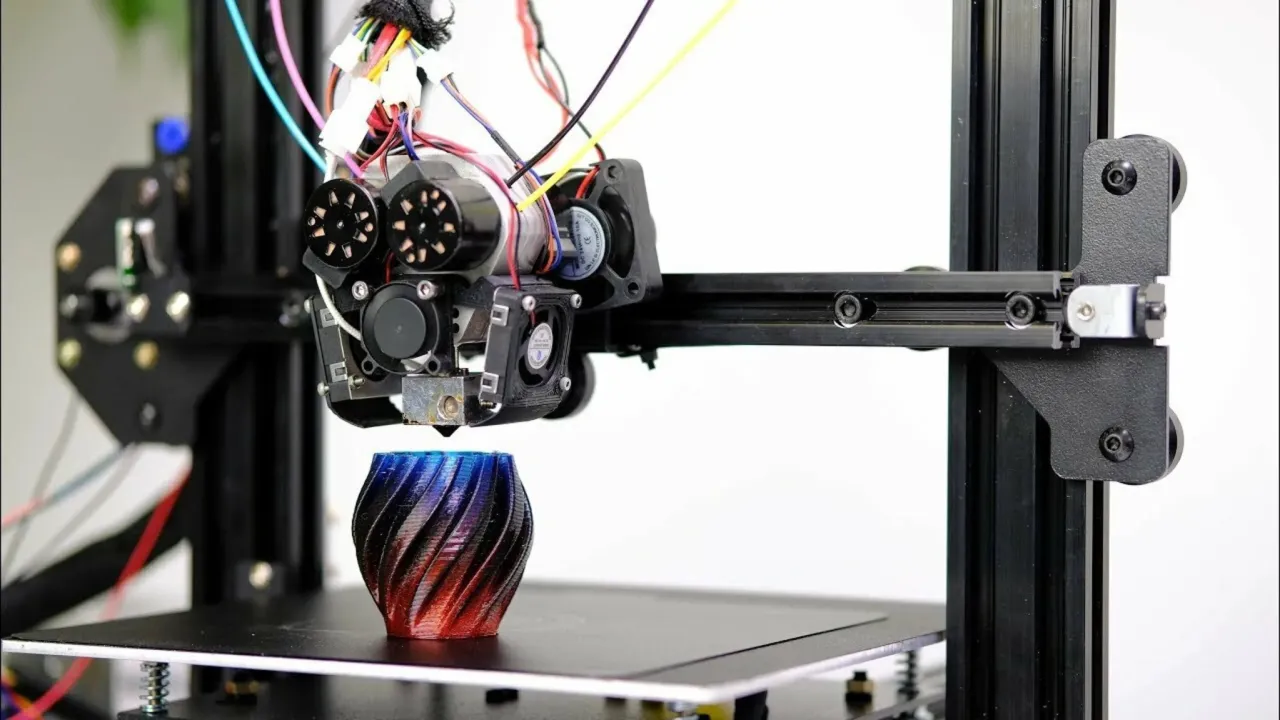

FDM/FFF: Najpopularniejsza technologia druku 3D dla każdego

Technologia FDM (Fused Deposition Modeling), znana również jako FFF (Fused Filament Fabrication), jest bez wątpienia najbardziej rozpowszechnioną i dostępną metodą druku 3D, szczególnie wśród użytkowników domowych i początkujących. Nazwa FDM jest znakiem towarowym firmy Stratasys, dlatego w obiegu funkcjonuje również otwarta nazwa FFF. To właśnie z nią większość osób kojarzy druk 3D, a jej prostota i przystępność sprawiają, że jest doskonałym punktem wyjścia do nauki i eksperymentowania.

Jak to działa? Magia topionego filamentu krok po kroku

Zasada działania FDM jest stosunkowo prosta, ale niezwykle efektywna. Oto jak to wygląda krok po kroku:

1. Przygotowanie filamentu: Drukarka pobiera termoplastyczny materiał w postaci żyłki, zwanej filamentem, z rolki.
2. Podgrzewanie i topienie: Filament jest prowadzony do głowicy drukującej, gdzie znajduje się podgrzewana dysza. Materiał jest topiony do stanu półpłynnego.
3. Wytłaczanie warstwy: Roztopiony materiał jest precyzyjnie wytłaczany przez dyszę na platformę roboczą, tworząc pierwszą warstwę obiektu.
4. Budowanie warstwa po warstwie: Po ułożeniu jednej warstwy, platforma robocza obniża się (lub głowica podnosi się), a dysza wytłacza kolejną warstwę, która łączy się z poprzednią.
5. Chłodzenie i utwardzanie: Materiał szybko stygnie i utwardza się, tworząc solidną strukturę. Proces ten jest powtarzany aż do ukończenia całego modelu.

Materiały w druku FDM: Od czego zacząć i co wybrać do bardziej zaawansowanych projektów?

W druku FDM mamy do dyspozycji szeroką gamę materiałów, co jest jedną z jego największych zalet. Wybór odpowiedniego filamentu zależy od przeznaczenia wydruku:

• PLA (Polilaktyd): Niezwykle łatwy w druku, biodegradowalny i bezzapachowy. Idealny na start, do prototypowania, zabawek i gadżetów. Jest to mój ulubiony materiał do pierwszych eksperymentów.
• ABS (Akrylonitryl-butadien-styren): Bardziej wytrzymały i odporny na temperaturę niż PLA, ale trudniejszy w druku (wymaga zamkniętej komory, by uniknąć odkształceń). Dobry do funkcjonalnych części i obudów.
• PETG (Poli(tereftalan etylenu) modyfikowany glikolem): Łączy łatwość druku PLA z wytrzymałością ABS. Charakteryzuje się dobrą odpornością chemiczną i mechaniczną.
• TPU (Termoplastyczny Poliuretan): Materiał elastyczny, idealny do tworzenia elementów giętkich, takich jak etui na telefony, uszczelki czy elementy amortyzujące.
• Inne: Dostępne są również filamenty z domieszkami drewna, metalu, włókna węglowego, które nadają wydrukom specjalne właściwości estetyczne lub mechaniczne.

Plusy i minusy: Kiedy FDM jest idealnym wyborem, a kiedy warto szukać dalej?

Każda technologia ma swoje mocne i słabe strony, a FDM nie jest wyjątkiem. Zrozumienie ich pomoże Ci ocenić, czy to odpowiednia opcja dla Twoich potrzeb.

Zalety FDM	Wady FDM
Niski koszt urządzeń i materiałów: Drukarki FDM są najbardziej przystępne cenowo, podobnie jak filamenty.	Niższa precyzja i gładkość powierzchni: Warstwy są zazwyczaj widoczne, a detale mogą być mniej ostre niż w innych technologiach.
Prostota obsługi: Relatywnie łatwe do nauki i konfiguracji, idealne dla początkujących.	Widoczne warstwy: Estetyka wydruków może być problemem w zastosowaniach wymagających gładkiej powierzchni.
Duża dostępność materiałów: Szeroki wybór filamentów o różnych właściwościach i kolorach.	Potencjalne problemy z odkształceniami (warping): Niektóre materiały, jak ABS, mają tendencję do kurczenia się i odrywania od platformy.
Łatwy post-processing: Zazwyczaj ogranicza się do usunięcia podpór i ewentualnego szlifowania.	Ograniczona wytrzymałość w osi Z: Wydruki są słabsze w kierunku warstw ze względu na sposób ich łączenia.

Dla kogo jest ta technologia? Zastosowania hobbystyczne i półprofesjonalne.

FDM to prawdziwy koń roboczy dla wielu zastosowań, zwłaszcza tam, gdzie koszt i szybkość są ważniejsze niż absolutna precyzja:

• Prototypowanie: Szybkie i tanie tworzenie prototypów koncepcyjnych i funkcjonalnych.
• Produkcja zabawek i gadżetów: Idealne do tworzenia niestandardowych figurek, breloczków, ozdób.
• Części zamienne i akcesoria domowe: Drukowanie brakujących elementów, uchwytów, organizerów.
• Pomoce dydaktyczne: Tworzenie modeli edukacyjnych dla uczniów i studentów.
• Hobbyści i majsterkowicze: Osoby, które chcą samodzielnie tworzyć i naprawiać różne przedmioty.

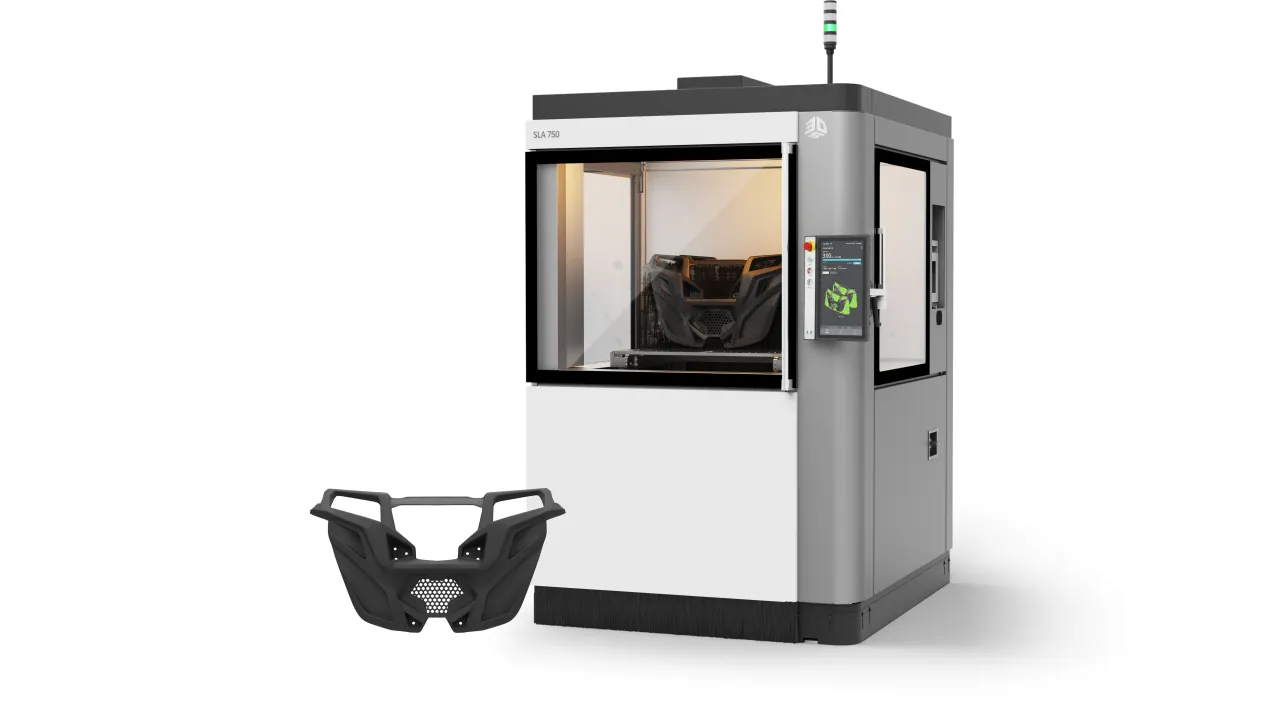

Druk żywiczny (SLA/DLP/MSLA): Niezrównana precyzja i gładkość

SLA, czyli Stereolitografia, to najstarsza technologia druku 3D, opracowana już w 1984 roku. W przeciwieństwie do FDM, wykorzystuje ona ciekłą żywicę fotopolimerową, która jest utwardzana warstwa po warstwie za pomocą źródła światła. To właśnie ta metoda pozwala na uzyskanie niesamowitej precyzji i gładkości powierzchni, której trudno szukać w innych technologiach.

Światło, które tworzy: Jak z ciekłej żywicy powstają precyzyjne modele?

Proces druku żywicznego jest prawdziwą magią, gdzie światło staje się narzędziem rzeźbiarza. Model powstaje w kąpieli z żywicy, która jest selektywnie utwardzana. Drukarka zanurza platformę roboczą w zbiorniku z żywicą, a następnie źródło światła (laser, projektor lub ekran LCD) precyzyjnie oświetla wybrane obszary, powodując ich polimeryzację i utwardzenie. Po utwardzeniu jednej warstwy, platforma delikatnie się podnosi (lub opuszcza, w zależności od konstrukcji), a proces powtarza się, budując obiekt od dołu do góry. To pozwala na tworzenie niezwykle skomplikowanych i szczegółowych modeli.

SLA, DLP czy MSLA poznaj kluczowe różnice w druku żywicznym.

Chociaż wszystkie te technologie bazują na utwardzaniu żywicy światłem, różnią się sposobem dostarczania tego światła, co wpływa na ich charakterystykę:

• SLA (Stereolitografia): Wykorzystuje precyzyjną wiązkę lasera UV, która skanuje i utwardza żywicę punkt po punkcie. Oferuje bardzo wysoką precyzję, ale jest zazwyczaj wolniejsza niż DLP czy MSLA.
• DLP (Digital Light Processing): Używa projektora cyfrowego do wyświetlania całego obrazu warstwy naraz. To sprawia, że jest znacznie szybsza niż SLA, zwłaszcza przy drukowaniu wielu obiektów jednocześnie.
• MSLA (Masked Stereolithography) / LCD: Najnowsza i najbardziej popularna w drukarkach biurkowych technologia żywiczna. Wykorzystuje ekran LCD jako maskę, która przepuszcza światło UV z diod LED, utwardzając całą warstwę. Jest szybka i bardzo przystępna cenowo, oferując świetny stosunek jakości do ceny.

Żywice standardowe, inżynieryjne, a może elastyczne? Przegląd dostępnych materiałów.

Druk żywiczny oferuje szeroką gamę żywic, każda z nich ma inne właściwości, co pozwala na dopasowanie materiału do konkretnego zastosowania:

• Żywice standardowe: Najczęściej używane, oferują dobrą jakość powierzchni i detali. Idealne do modeli estetycznych, figurek i prototypów.
• Żywice inżynieryjne: Zaprojektowane do uzyskania specyficznych właściwości mechanicznych, takich jak zwiększona wytrzymałość, sztywność, odporność na uderzenia czy temperaturę.
• Żywice elastyczne/gumopodobne: Pozwalają na drukowanie elementów giętkich, które mogą się zginać i wracać do pierwotnego kształtu.
• Żywice biokompatybilne: Specjalne żywice przeznaczone do zastosowań medycznych i stomatologicznych, które mogą mieć kontakt z ciałem ludzkim.
• Żywice odlewnicze (castable): Używane w jubilerstwie do tworzenia modeli, które następnie są wypalane w procesie odlewania precyzyjnego.

Zalety i wady druku żywicznego: Precyzja kontra proces obróbki.

Druk żywiczny to technologia, która zachwyca detalami, ale wymaga też pewnych kompromisów.

Zalety druku żywicznego	Wady druku żywicznego
Bardzo wysoka precyzja: Niezrównana zdolność do oddawania drobnych detali i skomplikowanych geometrii.	Wyższy koszt urządzeń i materiałów: Drukarki żywiczne i żywice są droższe niż odpowiedniki FDM.
Gładka powierzchnia wydruków: Praktycznie niewidoczne warstwy, co przekłada się na estetyczny wygląd.	Konieczność post-processingu: Wydruki wymagają mycia w alkoholu izopropylowym i dodatkowego utwardzania UV.
Możliwość tworzenia skomplikowanych detali: Idealne do miniaturowych modeli, biżuterii, prototypów z drobnymi elementami.	Potencjalnie toksyczne żywice: Wymagają ostrożnego obchodzenia się i odpowiedniej wentylacji.
Szeroki wybór żywic specjalistycznych: Dostępne materiały o specyficznych właściwościach mechanicznych, termicznych czy biokompatybilnych.	Mniejsza wytrzymałość mechaniczna niż SLS: Wydruki żywiczne są zazwyczaj bardziej kruche niż te z SLS czy FDM (choć to zależy od żywicy).

Idealne zastosowania: Jubilerstwo, stomatologia i precyzyjne modelarstwo.

Dzięki swojej precyzji i możliwościom, druk żywiczny znalazł zastosowanie w wielu branżach:

• Jubilerstwo: Tworzenie precyzyjnych modeli woskowych do odlewania biżuterii.
• Stomatologia: Drukowanie modeli dentystycznych, koron, mostów, szyn zgryzowych i prowadnic chirurgicznych.
• Medycyna: Produkcja modeli anatomicznych do celów edukacyjnych i planowania operacji.
• Modelarstwo i figurki: Tworzenie bardzo szczegółowych figurek, modeli architektonicznych i miniaturowych części.
• Precyzyjne prototypy: Wytwarzanie prototypów o wysokiej estetyce i dokładności wymiarowej dla inżynierii i designu.

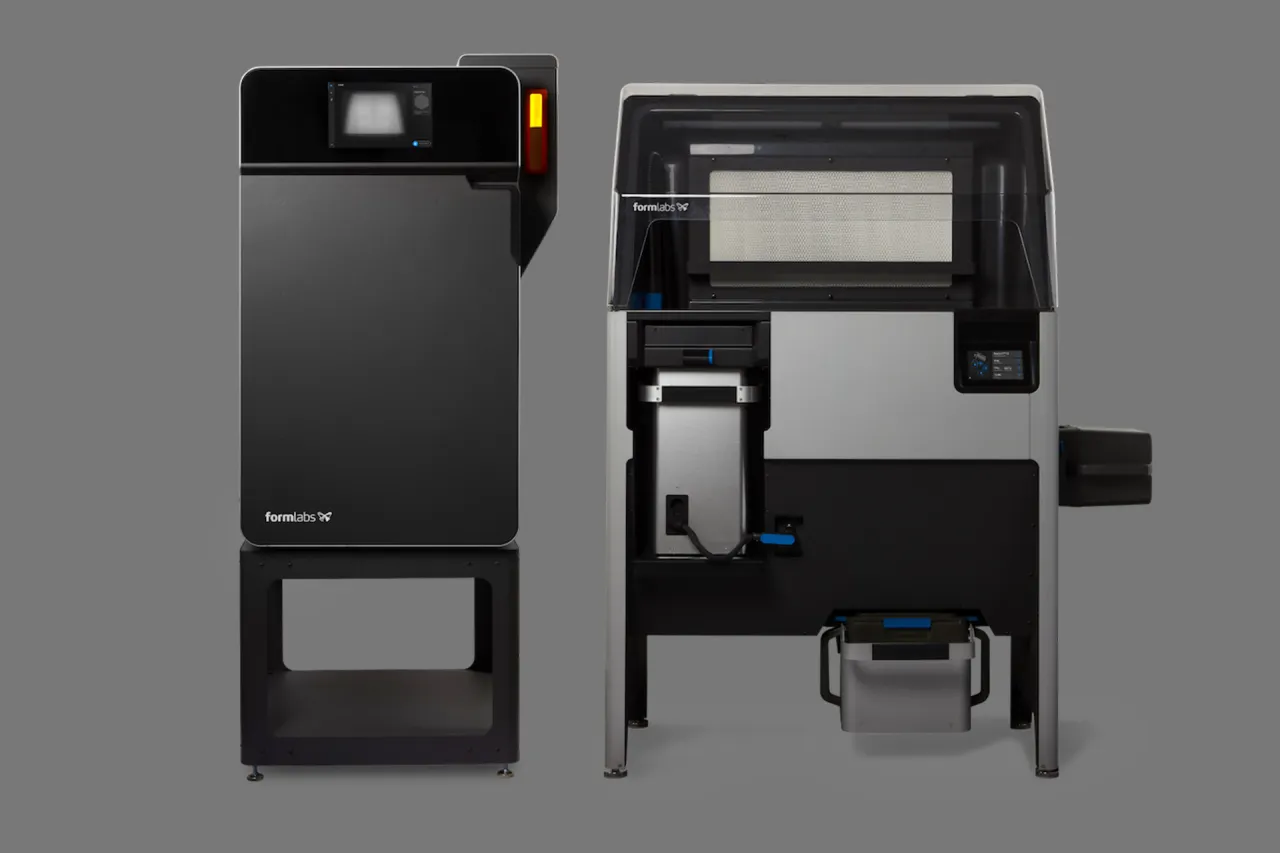

SLS: Przemysłowa rewolucja druku 3D z proszku

Technologia SLS (Selektywne Spiekanie Laserowe) to prawdziwa rewolucja w druku 3D, zwłaszcza w zastosowaniach przemysłowych. W przeciwieństwie do FDM i SLA, SLS wykorzystuje sproszkowany materiał, co otwiera zupełnie nowe możliwości w zakresie wytrzymałości i swobody geometrycznej wydruków. To technologia, która pozwala na tworzenie funkcjonalnych części końcowych, a nie tylko prototypów.

Jak laser spieka proszek? Zasada działania technologii SLS.

Zasada działania SLS jest fascynująca i odmienna od wcześniej omawianych technologii. Proces rozpoczyna się od rozprowadzenia cienkiej warstwy sproszkowanego materiału (najczęściej poliamidu, np. PA12) na platformie roboczej. Następnie potężna wiązka lasera CO2 precyzyjnie skanuje przekrój poprzeczny modelu, spieka (łączy ze sobą) cząsteczki proszku w wybranych miejscach. Niespieczony proszek pozostaje luźny i pełni funkcję naturalnej podpory dla powstającej struktury. Po spiekaniu jednej warstwy, platforma obniża się, a nowa warstwa proszku jest rozprowadzana i proces powtarza się, aż do zbudowania całego obiektu. Po zakończeniu druku, model jest wyjmowany z "ciasta" niespieczonego proszku, który może być w dużej mierze odzyskany i ponownie wykorzystany.

Swoboda bez podpór: Największa zaleta druku proszkowego

Jedną z największych zalet technologii SLS, która wyróżnia ją na tle FDM i SLA, jest brak konieczności stosowania struktur podporowych. Otaczający, niespieczony proszek doskonale pełni funkcję naturalnego podparcia dla każdej drukowanej warstwy. Dzięki temu mogę tworzyć modele o bardzo skomplikowanych, wewnętrznych geometriach, bez obaw o trudności z usuwaniem podpór czy uszkodzenie powierzchni. Ta swoboda geometryczna pozwala również na efektywne układanie wielu części w jednej komorze druku (tzw. nesting), maksymalizując wykorzystanie przestrzeni i skracając czas produkcji, co jest kluczowe w produkcji małoseryjnej.

Wytrzymałość i funkcjonalność: Dlaczego SLS dominuje w produkcji części użytkowych?

Wydruki SLS charakteryzują się niezwykle wysoką wytrzymałością mechaniczną i funkcjonalnością, co sprawia, że technologia ta dominuje w produkcji części użytkowych. Najczęściej stosowanym materiałem jest nylon (np. PA12), który oferuje doskonałą odporność na uderzenia, ścieranie, chemikalia oraz stabilność termiczną. Dzięki temu części drukowane w SLS są w stanie wytrzymać znaczne obciążenia i mogą być wykorzystywane jako pełnoprawne komponenty w maszynach, pojazdach czy urządzeniach. To nie są tylko prototypy to elementy, które mogą pracować w realnych warunkach, co jest ogromną przewagą nad innymi technologiami w wielu zastosowaniach inżynieryjnych.

Dla kogo? Zastosowanie w inżynierii, prototypowaniu i produkcji małoseryjnej.

SLS to technologia dla najbardziej wymagających zastosowań, gdzie jakość i funkcjonalność są priorytetem:

• Funkcjonalne prototypy: Tworzenie prototypów, które zachowują się jak części końcowe.
• Części końcowe: Produkcja komponentów do maszyn, narzędzi, urządzeń elektronicznych.
• Małoseryjna produkcja: Efektywna produkcja krótkich serii produktów bez konieczności inwestowania w drogie formy wtryskowe.
• Części maszyn i oprzyrządowanie: Tworzenie niestandardowych części zamiennych, uchwytów, szablonów produkcyjnych.
• Zastosowania w przemyśle lotniczym i motoryzacyjnym: Produkcja lekkich, ale wytrzymałych komponentów.
• Medycyna: Indywidualne protezy i ortezy.

FDM, SLA i SLS: Kompleksowe porównanie technologii

Po dogłębnym omówieniu każdej z technologii, nadszedł czas na ich bezpośrednie porównanie. To pozwoli Ci szybko zorientować się w kluczowych różnicach i zrozumieć, która z nich najlepiej odpowiada Twoim potrzebom. Pamiętaj, że każda z nich ma swoje unikalne cechy, które sprawiają, że jest idealna do konkretnych zadań.

Porównanie kluczowych cech FDM, SLA i SLS

Poniższa tabela zbiera najważniejsze informacje o FDM, SLA i SLS, ułatwiając podjęcie decyzji.

Cecha	FDM/FFF	SLA/DLP/MSLA	SLS
Precyzja i gładkość powierzchni	Niska do średniej, widoczne warstwy.	Bardzo wysoka, gładka powierzchnia, drobne detale.	Wysoka, lekko ziarnista powierzchnia (porowata).
Wytrzymałość mechaniczna	Średnia, zależna od materiału, anizotropowa (słabsza w osi Z).	Niska do średniej (zależy od żywicy), krucha.	Bardzo wysoka, izotropowa (jednakowa we wszystkich kierunkach).
Koszty (urządzenia i materiały)	Najniższe.	Średnie (drukarki biurkowe), wysokie (przemysłowe). Żywice droższe niż filamenty.	Wysokie (drukarki), średnie (proszki, ale efektywne wykorzystanie).
Szybkość	Średnia, zależna od rozmiaru i wypełnienia.	Średnia do szybkiej (zwłaszcza DLP/MSLA), niezależna od liczby obiektów w warstwie.	Średnia, niezależna od liczby obiektów (efektywny nesting).
Łatwość obsługi i post-processing	Łatwa obsługa, prosty post-processing (usunięcie podpór).	Średnia obsługa, wymagany post-processing (mycie, utwardzanie UV), żywice wymagają ostrożności.	Średnia obsługa, post-processing (czyszczenie z proszku, piaskowanie).
Typowe zastosowania	Prototypowanie, gadżety, zabawki, części zamienne, edukacja.	Jubilerstwo, stomatologia, medycyna, precyzyjne prototypy, figurki.	Funkcjonalne prototypy, części końcowe, małoseryjna produkcja, inżynieria, motoryzacja, lotnictwo.

Jaką technologię druku 3D wybrać? Praktyczny poradnik

Wybór odpowiedniej technologii druku 3D to klucz do sukcesu każdego projektu. Zamiast szukać "najlepszej" drukarki, zastanów się, co tak naprawdę chcesz drukować i jakie są Twoje priorytety. Poniżej przedstawiam praktyczne wskazówki, które pomogą Ci podjąć świadomą decyzję, bazując na Twoich konkretnych potrzebach i celach.

Jestem hobbystą i chcę drukować figurki oraz gadżety co dla mnie?

Jeśli dopiero zaczynasz swoją przygodę z drukiem 3D, jesteś hobbystą i Twoim celem jest drukowanie prostych figurek, gadżetów, a może funkcjonalnych, ale niezbyt wymagających części do domu, to zdecydowanie polecam zacząć od FDM. Niskie koszty urządzenia i materiałów, w połączeniu z łatwością obsługi, sprawiają, że jest to idealny punkt wyjścia. Jeśli jednak priorytetem jest dla Ciebie niesamowita szczegółowość i gładkość powierzchni figurek, a jesteś gotów na nieco wyższy koszt i bardziej skomplikowany post-processing, rozważ drukarkę żywiczną typu MSLA/LCD. Oferuje ona fantastyczną jakość detali, co jest nieocenione w modelarstwie.

Potrzebuję precyzyjnych prototypów do biura projektowego na co postawić?

Dla biur projektowych, inżynierów i designerów, którzy potrzebują precyzyjnych prototypów o gładkiej powierzchni, zdolnych do oddania najdrobniejszych detali, bezkonkurencyjne są technologie żywiczne, czyli SLA/DLP/MSLA. Ich zdolność do tworzenia estetycznych modeli z wysoką dokładnością wymiarową jest kluczowa w weryfikacji projektów, prezentacji klientom czy tworzeniu form. Wybór między SLA, DLP a MSLA będzie zależał od budżetu, wymaganej szybkości i skali produkcji prototypów.

Przeczytaj również: Druk 3D: Co to jest? Wszystko, co musisz wiedzieć na start!

Chcę tworzyć wytrzymałe części użytkowe która technologia spełni moje wymagania?

Jeżeli Twoim celem jest tworzenie wytrzymałych, funkcjonalnych części użytkowych, które muszą sprostać realnym obciążeniom mechanicznym, Twoje oczy powinny skierować się ku technologii SLS. Wydruki z nylonu (PA12) charakteryzują się wysoką wytrzymałością, elastycznością i odpornością na warunki zewnętrzne, a brak podpór pozwala na swobodne projektowanie. Jeśli jednak budżet na SLS jest zbyt wysoki, a wymagania mechaniczne nie są ekstremalne, możesz rozważyć drukarkę FDM z wykorzystaniem materiałów takich jak ABS, PETG czy filamenty wzmocnione włóknem węglowym. Pamiętaj jednak, że wytrzymałość wydruków FDM będzie zawsze bardziej anizotropowa niż w przypadku SLS.
